Леса Вишнева получили свое название в честь Петербургского инженера, разработавшего данную конструкцию более полувека тому назад. Они представляют собой сборную пространственно-каркасную систему с горизонтальными рамами, устанавливаемую вблизи фасадов зданий и других строительных объектов.
Оборудование используется повсеместно для проведения реставрационных и отделочных работ памятников архитектуры, музеев и прочих сооружений.
Строительные леса Вишнева позволяют работать на высоте до 40 метров, обеспечивая комфортные условия труда и безопасность людей.
Конструкционные особенности

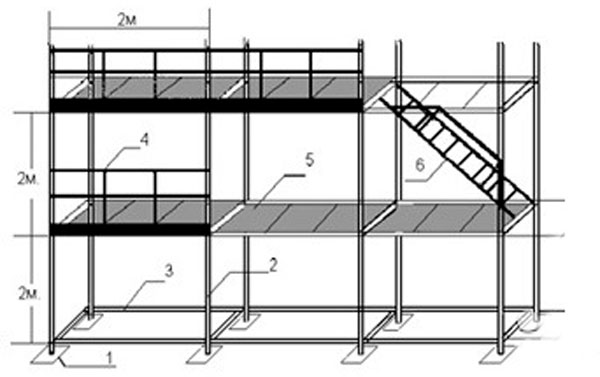

Леса Вишнева имеют сборную конструкцию, основой которой являются вертикальные стойки, на которые устанавливаются горизонтальные рамы.
Для обеспечения нужных показателей жесткости и устойчивости элементы стягиваются между собой связями рабочих ограждений. В отличие от традиционных строительных лесов, леса Вишнева не имеют диагональных связей, а крепятся на кронштейны к фасадам здания начиная со второго яруса.
При необходимости, конструкция может быть доукомплектована крепежными хомутами, предназначенными для крайних секций и дополнительными перилами рабочих ярусов. Данные элементы выполняют роль стяжек, служат дополнительными поручнями.
Рабочие характеристики и комплектующие

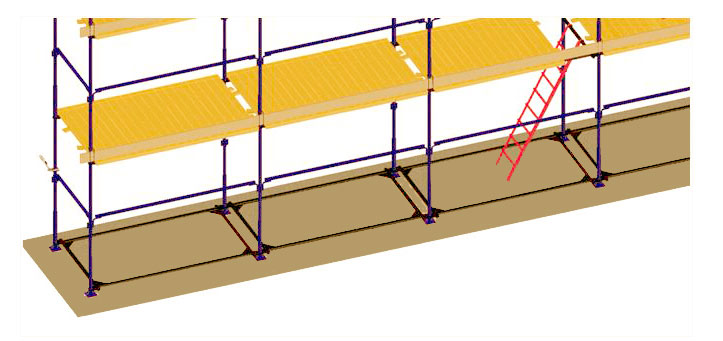

В конструкцию строительных лесов Вишнева помимо вертикальных стоек и горизонтальных балок также входят:
- лестницы, используемые для перемещения рабочего персонала по разным уровням. При этом они не встраиваются в конструкцию, а представляют собой отдельный элемент, который устанавливают под определенным углом. Для обеспечения безопасности лестница оснащена ограждениями;
- деревянные настилы, устанавливаемые поверх горизонтальных рам. Оснащены специальными ограждениями и сетками, предотвращающими случайное падение инструмента и материалов с высоты;
- оборудование, защищающее конструкцию и рабочий персонал от ударов молнии.
Каждый ярус строительных лесов служит для установки щита настила. Это позволяет производить реставрационные и отделочные работы сразу на нескольких уровнях высот. По паспорту, леса Вишнева рассчитаны на нагрузку до 200 кг/м2 и могут использоваться для каменной кладки на высотах до 40 метров.
Монтаж конструкции
Установка и монтаж пространственно-каркасной конструкции строительных лесов Вишнева отличается своей простотой и скоростью, так как обладает небольшим количеством конструктивных элементов.
Единственное важное условие при сборке - соблюдение четкой последовательности этапов. Установка вертикальных стоек, имеющих высоту 2 метра и диаметром 48 мм, происходит в опорные башмаки, располагаемые на деревянных опорах.
Сборка конструкции, состоящей из двух и более ярусов происходит путем наращивания верхних и нижних стоек штыревым способом. На верхней балке, на высоте 350 мм. от ее верхнего конца, приваривается металлический штырь служащий рамной опорой.
В качестве сварных проушин для фиксации рам с опорой используют листовую сталь. Рабочий настил (платформа) для размещения рабочих и материалов имеет толщину 4 сантиметра и устанавливается поверх рамных конвертов, имеющих немного выступающие консоли.
Дополнительную прочность конструкции обеспечивает укладка настила торцевой частью к стене.
Для надежного крепления строительных лесов к фасаду здания, производится их фиксация в горизонтальном направлении (каждые 6 метров) и в вертикальном (на каждом ярусе). В качестве крепежных элементов зачастую применяют анкерные кронштейны, но также могут использоваться прутковые оттяжки с косынкой.
