Чашечные леса Cup-Lock – самый надежный и прочный тип строительного оборудования, который широко применяется для возведения и ремонта объектов различного назначения. Конструкция отличается полным доступом к поверхности здания и возможностью выдерживать высокие вертикальные нагрузки. В отличие от строительных лесов других типов, чашечные леса имеют соединение высокой жесткости, не нуждаются в диагоналях, а их горизонтальные ригеля могут быть размещены в креплении под любым углом. Горизонтальная плоскость при необходимости формируется не только прямоугольниками, но и трапециями.
Леса чашечного типа используются в кладочных, отделочных работах, при реконструкции фасадов, на объектах со сложной геометрией стен (арки, колонны). Их используют для выполнения работ на водонапорных и очистных установках, объектах химической промышленности, генераторных станциях, металлургических заводах и пр.
Особенности конструкции
Строительные чашечные леса имеют минимальное количество сборных элементов и состоят из:
- Несущих вертикальных стоек с чашечным замком;
- Горизонтальных связей – ригелей;
- Установочных и регулируемых опор;
- Межъярусных лестниц и рабочих настилов.
Главной особенностью чашечных лесов является узловая точка шарообразной формы, которая позволяет без дополнительных деталей присоединять к вертикальной стойке четыре горизонтальных ригеля. Узел состоит из 2-х поперечных креплений. Фиксированная нижняя составляющая приварена к стойке, верхнее крепление имеет скользящую конструкцию и способно вращаться вокруг вертикальной оси.
При сборке наконечники продольных и поперечных перекладин располагают в нижних частях узла (муфтах), подвижная чашка опускается, и прикручивается. Фиксация замка выполняется несколькими ударами молотка по выступам верхней чашки. Таким образом, соединение элементов производится без дополнительных крепежей, а сама конструкция лесов не нуждается в установке диагональных связей. Несущая конструкция лесов - это сооружение из трубчатых стоек высотой до 3.0 м и горизонтальных связей, длиной до 2.0 м с шагом 50 см. Соединение стоек с горизонтальными ригелями производится с помощью чашек, которые в замкнутом виде обеспечивают лесам высокую устойчивость и жесткость.

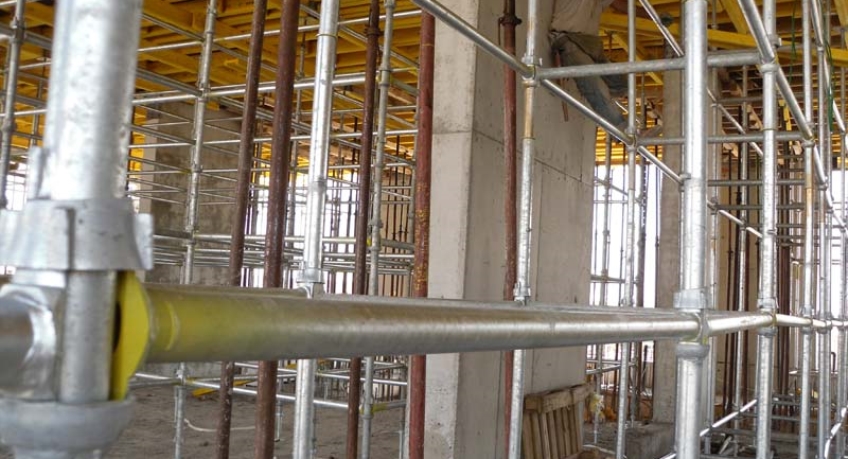

Правила монтажа
Сборка строительных лесов чашечного типа отличается высокой скоростью, не требует применения специального инструмента, а также болтовых креплений. Монтаж выполняется в соответствии с технической документацией и схемой, разработанной ответственным лицом для установки лесов на конкретном строящемся объекте. Сборка ведется по следующему алгоритму:
- На подготовленной площадке с выровненным основанием, оснащенной водостоком, устанавливают регулируемые опоры для нижнего ряда стоек.
- Вертикальные стойки соединяются горизонтальными ригелями. При этом клиновая гайка чашечного замка отводится вверх до уровня, когда ее будет удерживать фиксатор. Затем ригельный фланец устанавливается в неподвижную чашку, после чего клиновая гайка опускается вниз до упора. Ударом молотка гайка проворачивается по часовой стрелке, обеспечивая плотную посадку ригельного клинообразного фланца в замке.
- Вертикальные стойки каждого следующего уровня соединяются с нижними опорами с помощью шпунтового соединения с применением соединительных вставок.
- При сборке лесов выше 3.0 м на ригели укладывают настилы, исходя из утвержденной монтажной схемы.
Таким образом, монтажные мероприятия повторяются, пока леса не достигнут проектной высоты.
Преимущества конструкции
Строительные фирмы и компании во всем мире, пользующиеся инновационными чашечными лесами, отмечают их особые качества:
- Скоростную технологию сборки,
- Высокую способность адаптации к различным формам объекта;
- Уникальную соединительную систему,
- Высокую удароустойчивость;
- Жесткую конструкцию и высокую сопротивляемость деформационным нагрузкам;
- Надежность и эксплуатационную безопасность;
- Возможность создавать длину пролета до 3 метров.
Леса удобны в транспортировке и складировании, в комплекте отсутствуют крепежные и соединительные детали, которые часто теряются при демонтаже.
Узнать больше о чашечных лесах можно у производителя строительного оборудования ДЗСЛ. Специалисты завода помогут выбрать леса по техническим параметрам, укомплектуют их согласно требованиям производства и отправят заказчику в любой регион РФ.
